| 產品概述

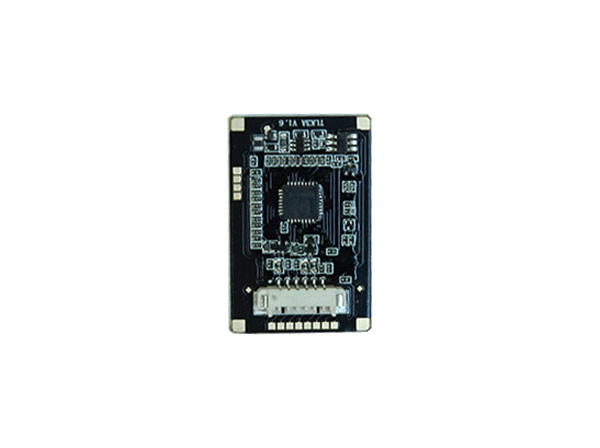

TLK3A 系列集成了強大的 TL192S 指紋芯片及高性能算法芯片。

TLK3A 系列是電容式一體化指紋模組，TLK3AA01 使用的是鉆石鐵框。

TL192S 指紋芯片可以采出 256 灰度等級的高質量圖像；芯片有效像素是 192x192 像素，分辨率是 508 DPI；使用了獨特的涂層加工工藝，對于 ESD 的防護高達 15KV。算法芯片是基于 ARM Cortex 系列內核的高性能算法芯片，具有豐富的外設接口及具有強大的算法功能，支持 DES、AES、RSA、ECC 及多種 HASH 算法。TLK3A 系列支持低功耗模式及觸控喚醒功能且擁有嵌入式 LED 設計。

指紋芯片與算法芯片是通過高速的 SPI 接口通信，產品與外部設備可以通過一個 6Pin 1.25mm 間距標準連接器連接，通信方式是 UART。TLK3A 是深圳迪安杰智能識別獨立研發的電容式指紋模組，模組軟件、硬件都具有完整自主知識產權。

| 應用領域

? 考勤管理

? 門禁管理

? 智能家居

? 安防領域

? 物聯網

| 技術參數?

??SYMBOL	??PARAMETER	??CONDITION	??MIN	??TYP	??MAX	??UNIT
??V DD	??工作電壓		??3.0	??3.3	??3.6	??V
??I LD?	??低功耗電流	??低功耗模式	??2	??3	??4	??uA
??I D	??工作電流?	??工作模式	??41	??45	??48	??mA
??V CC	??工作電壓		??3.0	??3.3	??3.6	??V
	??工作溫度		??-20		??+60?	??°C
	??存儲溫度		??-40		??+85	??°C
	??相對濕度	??非凝露	??40％		??80％	??RH
	??ESD		??接觸+/- 8KV，空氣+/-15KV			??KV
	??像素分辨率?		??508			?DPI
	??有效像素		??192 X 192
	??拒真率	??安全等級為 3	??小于百分之一
	??識假率	??安全等級為 3	??小于十萬分之一
	??通信接口?		??UART（波特率 9600~115200，默認 ??57600）
	??指紋模板		??118			??PCS
	??指紋圖像錄入時間		??＜100			??ms
	??開發包		??WINDOWS/LINUX/ANDROID 等平臺
??L x W ??x T	??尺寸	??傳感器	??11 X 12.4 X 0.8?			??mm
??L x W ??x T	??尺寸	??模組	??33.1 X 20.3 X 3.1			??mm

注：
● VDD_CTRL、Vtouch 一定要單獨 LDO 供電，并能單獨實現斷電，由于電壓不穩定會造成指紋模組工作不正常，在電池低壓告警時，應關閉指紋模組使用功能，并通知用戶及時更換電池，避免與大功率器件（喇叭、蜂鳴器、LED、LCD、電磁鐵、電機等）共用電源，電源紋波應<50mV。
● 手指觸摸到 Bezel 后，TOUCH_OUT 腳輸出高電平信號。

| 功能電路

A.通信接口

SPI 接口是一種高速的、全雙工、同步的通信總線， TL192S 指紋傳感器與 MCU 之間是通過SPI 協議進行數據通信。

TLK3A 與外部設備是通過 UART 接口進行數據通信，波特率默認是 57600，留有 USB 調試接口。

B.串行協議

采用半雙工異步串行通訊。默認波特率為 57600bps，可通過命令設置為 9600～115200bps。

傳送的幀格式為 10 位，沒有起始位，8 位數據位（低位在前）和 2 位停止位，無校驗位。

C.上電時序

在與 PC 機 USB 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 300ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。

在 UART 通訊模式下，模塊上電或從低功耗模式進入正常模式，約需 50ms 時間進行初始化工作。在此期間，模塊不能響應上位機命令。

D.觸摸喚醒設計及流程圖

該指紋模組可以通過觸摸喚醒控制 VDD_CTRL 電源工作與否來實現降低模組功耗，設計電路如下所示：

通過此電路控制 VDD_CTRL 電源的通斷時間可以實現低功耗，當 VDD_CTRL 電源被關斷，此時只有觸摸喚醒電路工作，功耗小于 3uA; 為了確保模組觸摸喚醒功能正常，需要在模組 VDD_CTRL關斷（進入低功耗）后對觸摸喚醒部分做復位操作

E.觸摸喚醒流程圖

| 連接器 Pin 定義

??PIN	??SIGNAL NAME	??DESCRIPTION
??1	??VDD_CTRL	??主電源，額定電壓 3.3V
??2	??UART_TX?	??UART 數據輸出
??3?	??UART_RX	??UART 數據輸入
??4	??GND	??電源地
??5	??VCC	??觸控模塊電源 3.3V
??6	??VTOUCH_OUT	??觸控信號輸出，檢測到手指輸出信號為 TTL 高電 ??平，驅動電流能力小于 6mA
